Сепаратор для очистки зерна ИСМ - 10

Код товара: 15748415
Наличие:
В наличии
Цена:
41 000,00 грн/шт

Доставка:
Бесплатная доставка (Бесплатная доставка сепараторов зерна по всей Украине.)
«ТОР ИСМ-10».

Распространенная и востребованная веялка для зерна, один из лидеров продаж.

Идеально подходит для очистки и калибровки зерна и семян любых культур в небольших фермерских хозяйствах с площадью посевов до 1000 га. Так же подходит для калибровки, разделения на фракции и для очистки от пыли различных сыпучих материалов (опилки, галька, гравий, др.).

При производительности в 10 тонн в час энергопотребление ИСМ-10 при условии максимальной нагрузки всего до 0,75 кВт в час, а порошковая покраска на современном итальянском оборудовании качественными красками исключает коррозию металла на протяжении многих лет эксплуатации!!!

Модель ИСМ-10 комплектуется колесами, что дает возможность ее легко перемещать по зернохранилищу и не только. Съемная силовая часть (блок управления), сборка-разборка производится очень быстро и без отверток и гаечных ключей, телескопические ноги – и все это при весе в 150 кг делают ИСМ-10 максимально комфортной машиной для сепарации зерна как в стационарном, так и в выездном режимах.

Данная модель постоянно улучшается, в ней заложено максимально инноваций для комфортной, экономической и производительной работы. Сепаратор зерна ИСМ-10 имеет следующие преимущества:

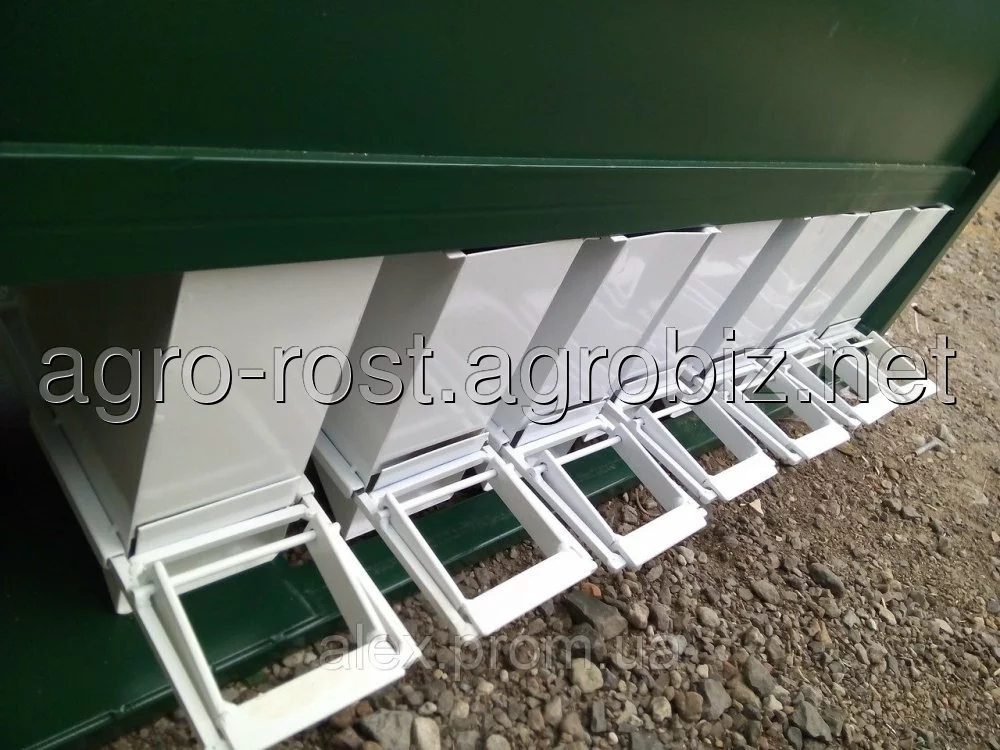

- съемный многофункциональный лоток;

- дополнительная наставка на приемный бункер, которая увеличивает его объем с 1,5 мешка (без наставки) до 2,5 мешков.

- уникальное устройство для крепления мешка с функцией дополнительного контроля за процессом сепарации;

- запирающее устройство лотка для исключения нежелательных турбулентных завихрений в камере сепарации.

Отличие от аналогов-конкурентов.

Впервые, применение импеллера в качестве силовой установки, сводит к минимуму потерю мощности воздушного потока, создаваемого импеллером. Машина не имеет воздуховодов, на преодоление сопротивления которых тратится значительная часть мощности двигателя. Это позволяет существенно экономить электроэнергию. Полностью исключается попадание в воздухозаборник пыли и посторонних предметов благодаря высоко расположенному воздухозаборнику. Благодаря применению специально разработанной правильной аэродинамической формы крыльчатки импеллера стало возможным установить двигатель меньшей потребляемой мощности (без потери мощности воздушного потока) и полностью убрать вибрации. Сепараторы «ТОР» не имеют детурбулизирующей сетки, а значит, нет необходимости ее периодической очистки, что делает весь процесс сепарации непрерывным. Мы применяем частотный конвектор (частотный преобразователь), что делает возможным плавный пуск и остановку двигателя, регулировку оборотов импеллера, реверсивный ход импеллера для очистки узла (в случае осадка на двигатель пыли), а так же существенно уменьшаются нагрузки на подшипники двигателя, что увеличивает срок их службы в несколько раз. По Вашему желанию, силовой блок изготавливается для подключения к сети 220 В или 380 В.

Простота конструкции и настройки, в эксплуатации и техническом обслуживании; высокая надежность и долговечность; экономичность сделали сепаратор зерна ИСМ-10 одной из самых распространенных веялок для очистки и калибровки зерна и семян в Украине! Многими фермерами подсчитано, что сепаратор зерна ИСМ-10 окупает себя за одну подготовку к посеву или за один сбор урожая.

Режимы работы машины:

1 – режим первичной очистки: заслонка открытия загрузочного бункера открыта полностью, поток воздуха – максимально возможный для данного материала (определяется опытным путем). В этом режиме машина способна очистить от 30% до 60% мусора из исходного материала в зависимости от засоренности и влажности исходного материала. Очищенное зерно подается во все лотки.

2 – режим предварительной очистки: заслонку открытия бункера перевести в положение 0,5…1, и с помощью вращения ручки регулятора оборотов импеллера, добиться таких оборотов импеллера, при которых в 4 и 5 лотки будут попадать сорные фракции. Очищенное зерно попадет в лотки с 1 по 4.

3 – режим калибровки: заслонку открытия бункера перевести в положение 0,5…1, и с помощью вращения ручки регулятора оборотов импеллера, добиться одинаковой пропорции количества зерна на выходе из 2 и 5 лотков. При правильной настройке машины в первый лоток попадают тяжелые примеси (камни, другие тяжелые примеси); второй и третий лотки – идеальное (тяжелое и крупное) полноценное товарное зерно; в четвертый и пятый лотки попадет зерно менее тяжелое (посевной материал); лотки шестой и седьмой – фуражное зерно (половинки, битое, примеси).

4 – режим одновременной очистки и калибровки (смешанный режим): этот режим применяется чаще всех выше указанных. Благодаря плавной регулировке оборотов двигателя опытным путем достигается такой поток воздуха, при котором чистка и калибровка производится одновременно, но с уменьшением производительности (не всегда, в зависимости от засоренности и влажности исходного материала).

ПРИНЦИП РАБОТЫ МАШИНЫ.

Работа машины сводится к изменению траектории свободного падения «зерна», воздушным потоком, создаваемым блок-импеллером, и дальнейшему распределению и делению исходного материала на фракции в зависимости от массы, размера и формы.

Исходный материал, далее «зерно», подается в бункер, распределяется по ширине лотка под собственным весом, и в таком виде поступает равномерным потоком в камеру сепарации, где происходит его расслоение и деление по массе, размеру и форме, за счет воздействия на зерно воздушного потока от блок-импеллера.

Разделённое на фракции зерно подаётся в соответствующие фракции в лотки, а легкий мусор выдувается через хобот в специальный мешок для сбора мусора.

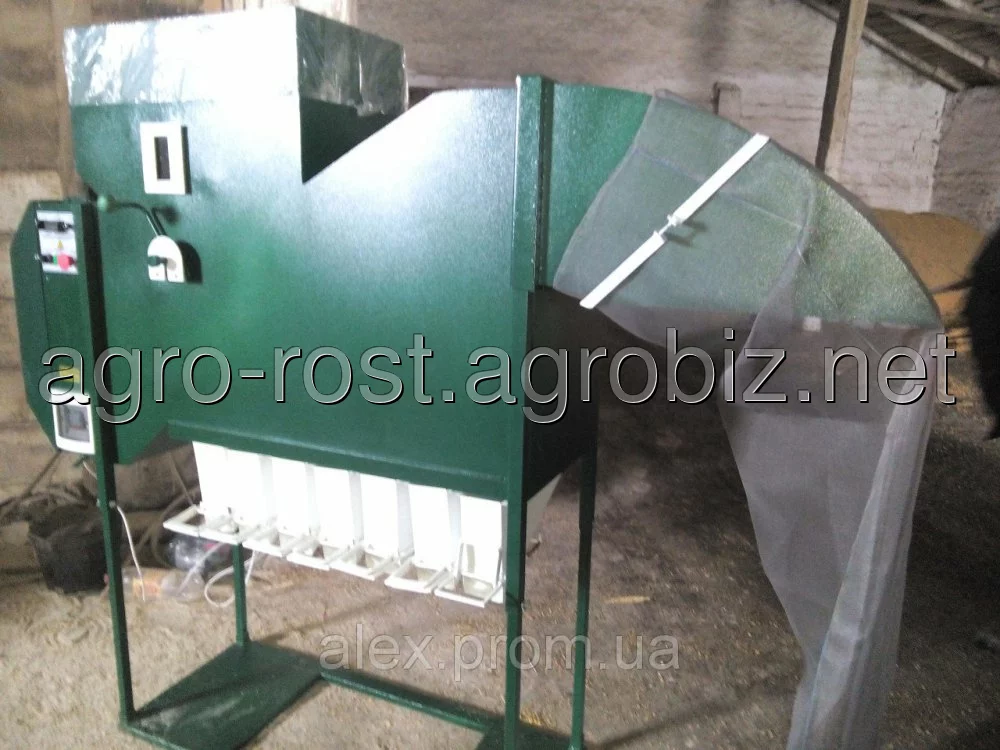

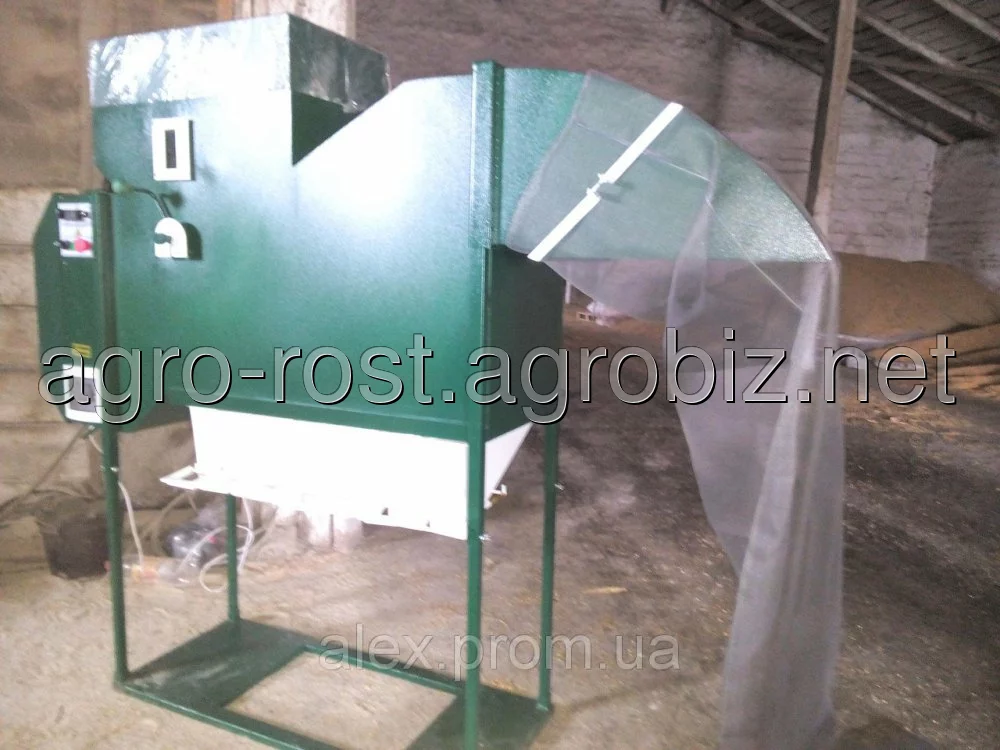

Мешок для сбора мусора.

Дополнительно сепаратор может быть укомплектован мешком для сбора легкого мусора, который вылетает из «хобота». На «хоботе» установлены ограничители для крепления мешка, а в комплектацию веялки входит специальная рамка, которая обжимает «хобот» и держит мешок. Мешок одевается на «хобот» и обжимается рамкой с помощью двух болтов М6 (головка болта – ключ на 10). Мешок пошит из москитной сетки специально для данной модели веялки и имеет длину 3 метра. Стоимость такого мешка 250 грн.

Гарантия на сепараторы ТМ «ТОР» - 2 года!

Доставка по территории Украины бесплатная!

Технические характеристики ИСМ-10:

- рабочие длина/ширина/высота сепаратора: 2420/460/1880 мм;

- транспортные габариты: длина – 1400 мм, ширина – 460 мм, высота – 1400 мм.

- потребление электроэнергии: 0,2 – 0,75 кВт/час, 220 или 380 В (по Вашему желанию), 50 Гц;

- производительность при первичной очистке зерна (по пшенице) – до 10 тн/час;

- производительность в режиме калибровки (по пшенице) – до 5 тн/час;

- вес – 150 кг.

Блок управления зернового сепаратора ИСМ 10.

Самая распространенная машина для очистки и калибровки зерна и семян ИСМ-10 в управлении очень простая и не требует особых навыков. Весь блок управления находится на силовом блоке сепаратора с лицевой его стороны. Блок управления состоит из:

Автомата (общая подача напряжения на силовой блок машины, автомат «Shcnider» 16 А);

Ручка открытия подачи зерна из загрузочного бункера – имеет три положения: закрыто, положение 1 (открыто на половину) и положение 2 (открыто полностью). Каких-либо ограничителей между положениями открытия бункера нет, что позволяет плавно регулировать подачу зерна в камеру сепарации.

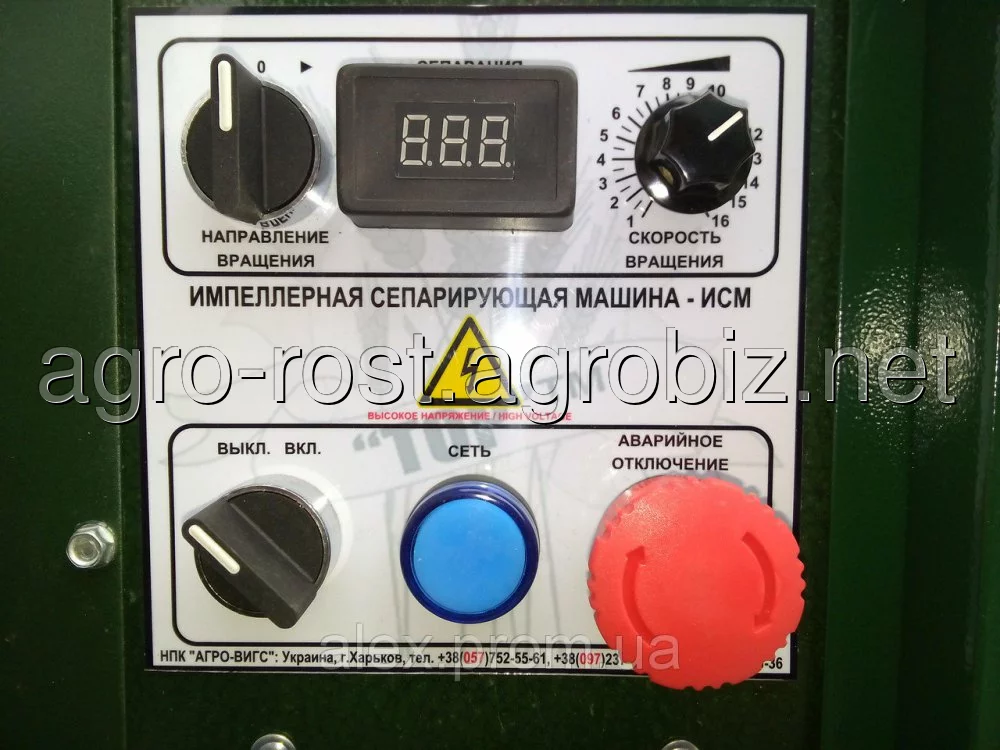

Панель управления режимами очистки и калибровки:

Нижний ряд, слева направо: ручка подачи напряжения на частотный преобразователь, индикатор подачи напряжения «Сеть», кнопка аварийного выключения.

После включения автомата общей подачи напряжения ручка «Вкл/вкл» поворачивается в положение «вкл», загорается индикатор подачи напряжения «сеть».

Копка аварийного выключения приводится в действие прямым нажатием, чем прерывает подачу напряжения на сепаратор. Что бы включить сепаратор после привода в действие кнопки «Аварийное отключение», эту кнопку нужно провернуть по часовой стрелке, как показано на кнопке. Затем повернуть кнопку «Выкл/вкл», отключить основной автомат, подождать 3 – 5 сек после полной остановки двигателя и снова запустить машину.

Верхний ряд панели управления, слева направо: «Направление вращения»; табло, показывающее скорость вращения и ручка плавной регулировки частоты вращения импеллера.

Сепараторы зерновые, сепараторы для зерна.

Сепаратор зерновой ИСМ «ТОР» ― это безрешетная сортировально-очистительная техника, которая способна одновременно сортировать, очищать и калибровать зерно, семена и другие сельскохозяйственные культуры. Импеллерно-сепарирующие машины «ТОР» производят чистку и калибровку семян и зерна аэродинамическим методом по весу, отделяя, таким образом, камни и примеси от основного зерна, а основное зерно разделяет на несколько фракций (товарное зерно, кормовое зерно и др.). Наши сепараторы имеют Украинский сертификат соответствия.

Основная отличительная способность зерновых сепараторов «ТОР» ― применение аэродинамического импеллера совместно со спрямляющим аппаратом. Импеллер, применяемый на наших машинах, специально разработан на Харьковском Авиационном Институте и изготовлен из стеклоуглепластика. Преимущества применения стеклоуглепластика в качестве материала для изготовления импеллера:

Исключает его коррозию;
Импеллер легкий по весу;
Поглощает вибрацию;
Имеет высокую прочность;
Исключает намагничивание металлических предметов (мусора) на лопасти.

Сам импеллер заключен в кольцо, что позволило существенно снизить перетекание воздушного потока на концах лопастей, что снижает потери мощности на индуктивном сопротивлении и уменьшает шум от крыльчатки.

Применение стеклоуглепластикового импеллера за счет его легкости дает возможность максимально использовать всю мощность двигателя без потерь, а значит, и экономить на электроэнергии.

В некоторых сепараторах для подачи воздушного потока применяется воздуховод ― улитка. Такой метод требует больших потерь мощности двигателя. В наших сепараторах улитка для подачи воздуха отсутствует – лопасти импеллера напрямую сопряжены с камерой подачи зерна, то есть весь воздушный поток без потерь мощности двигателя поступает в сепарирующую камеру. Это позволило использовать менее мощные и энерго затратные электродвигатели. Таким образом, в производстве импеллерно-сепарариующих машин (ИСМ) ТМ «ТОР» мы, в первую очередь, основной акцент делаем на Вашем энергосбережении, а значит, и на себестоимости очистки и калибровки зерна и семян. Воздухозаборная камера находится вверху машины, что исключает засасывание пыли и мелкого мусора лопастями вовнутрь.

Прямое сопряжение с заборной камерой так же позволяет исключить из конструкции вибролотки, а это значит, исключается травмирование зерна в процессе сепарации, а так же исключается вибрация всей машины.

Сепараторы «ТОР» не имеют узлов, требующих очистку в процессе работы, а это позволяет работать на машине без вынужденных остановок. При необходимости очистки лопастей и воздухозаборной камеры (бывает крайне редко) существует возможность включить двигатель в обратную сторону вращения путем переключения направления вращения ротора.

Такие технологические решения защищены патентами Украины и международной заявкой.

Один наш сепаратор «ТОР» способен заменить 2 – 3 вида последовательных машин очистки и калибровки семян и зерна, что существенно экономит расходы по закупке техники, электропотребления, а так же полезную площадь элеватора, тока или цеха переработки.

Назначение и отличительные характеристики зерновых сепараторов ИСМ «ТОР»:

Предварительная очистка семян;
Калибровка семян по фракциям;
Калибровка зерна и семян по биологической ценности;
Минимальная погрешность калибровки – всего 3%;
Разделение зерносмесей;
Отсутствие травмирования зерна и семян;
Работа с материалом любой влажности;
Подсушивание зерна и семян;
Быстрый и простой переход на другую культуру;
Простота управления;
Надежность и долговечность конструкции;
Простая настройка и эксплуатация;
Безопасность работы на сепараторе;
Экономичность и быстрая окупаемость.
Полное отсутствие вибрации.

На сепараторах ИСМ «ТОР» применяется итальянский частотный конвектор, что позволяет производить плавный запуск двигателя и регулировать обороты импеллера. Возможность обратного вращения импеллера позволяет очистить воздухозаборную камеру быстро и без механического вмешательства в машину.

Гарантия на сепараторы ТМ «ТОР» ― 2 года!

Послегарантийное обслуживание.

В указанную стоимость входит: доставка, установка, пуско-наладочные работы и обучение работы на сепараторе.

  • Дата публикации: 13.05.2018
  • Производитель: Собственное производство
  • Гарантийный срок, мес: 24
  • производительность в режиме очистки,т/ч: до 10
  • произовдительность в режиме калибровки, т/ч: до 5
  • масса, кг: 150
  • потребляемая мощность, кВт/ч: 0,25 - 0,75 кВт/ч, 220 В или 380 В, 50 Гц
  • высота, мм: 1880
  • ширина, мм: 460
  • длина, мм: 2420
